Bei der LevelBox handelt es sich um einen ultrakompakten digitalen Neigungsmesser mit dem beispielsweise die relative Neigung eines Sägeblattes zum Maschinentisch oder die absolute Neigung zur Waagerechten gemessen werden können.


Anwendungsbeispiel 1

  1. Setzen Sie die LevelBox auf den Anschlagswinkel (siehe Bild).  Wenn die Luftblase mittig positioniert ist, drücken Sie auf die ABS/ZERO Taste, um eine Nulljustierung vorzunehmen. (Abbildung 1)
  2. Setzen sie nun den Ansatzwinkel an den zu bemessenen Winkel.  Das Differenzmaß wird jetzt auf dem Display angezeigt. (Abbildung 2)
  3. Das tatsächliche Winkelmaß erhalten Sie, wenn Sie den Anschlagwinkel mit dem Boden an die zu bemessene Ebene setzen. (Abbildung 3)





Anwendungsbeispiel 2



Setzen Sie die LevelBox auf ein geschliffenes Parallelstück (siehe Abbildung 1).
Die Levelbox dient in diesem Beispiel als Richtwaage.

Die LevelBox ist vielseitig anwendbar und eignet sich damit für jegliche Formen der Winkelmessung!

Hier finden Sie preiswerte LevelBox-Angebote!


Zentrierwinkel / Anreißwerkzeug für Wellen

Feb 10

Posted by admin in Anreißwerkzeug | Comments off

Ein Zentrierwinkel ist ein Anreißwerkzeug mit welchem man den Mittelpunkt von Wellen oder anderen zylindrischen Werkstücken ermitteln kann.

Der Begriff Anreißwerkzeug stammt aus der Metallverarbeitung, in welcher das Markieren eines Werkstückes über eine Reißnadel vollzogen wird. Der Vorgang wird hier als „anreißen“ bezeichnet.



Aufbau:

Das Anreißwerkzeug besteht aus zwei Schenkeln, welche sich im 90°-Winkel gegenüberstehen und auf denen ein Lineal befestigt ist. Das Lineal halbiert dabei den Winkel genau.

zentrierwinkel anwendungsbeispiel

Anwendung:

Das kreiszylindrische Werkstück wird an die Innenseite der Schenkel gelegt. Nun kann mit Hilfe des Lineals eine Markierungslinie gezogen werden. Nach Drehung des Werkstücks oder des Anreißwerkzeuges kann dann eine zweite Markierung gemacht werden. Der Schnittpunkt der beiden Markierungslinien definiert zugleich den Mittelpunkt der Kreisfläche und damit die Längsachse des Werkstücks.

Je mehr Linien nach dem gleichen Prinzip gezogen werden, desto exakter wird das Ergebnis, da so auch unterschiedlich dicke Linien berücksichtigt werden können.

zum Angebot an Zentrierwinkeln!

Schnellmesstaster für die Aussenmessung

Jan 17

Posted by admin in Messwerkzeuge allgemein | Comments off

Schnellmesstaster

Der Schnellmesstaster ist ein Messwerkeug  das nach dem Prinzip der Vergleichsmessung arbeitet. Mit einen Endmass  wird das Bezugsmaß eingestellt und auf der eingebauten Messuhr wird die Differenz zu diesem Ausgangspunkt angezeigt.

Der Messbereich beträgt meist 20 mm. Je kürzer die Messarme sind,desto genauer kann mit dem Schnellmesstaster gemessen werden. Die Messgenauigkeit hängt von der verwendeten Messuhr ab. Meist werden Messgenauigkeiten von > 0,01 mm erreicht. Allerdings muss der Anwender dafür sorgfältig messen. Der große Vorteil des Schnellmesstasters ist die bequeme Anwendung und einfache Ablesung. Die schmalen Messflächen ermöglichen das Messen von Nuten und Einstichen

Zum Angebot an Schnellmesstastern

Messwerkzeuge und mehr

Dec 17

Posted by admin in Messwerkzeuge allgemein | Comments off

Herzlich Willkommen auf meinen Messwerkzeug-Blog

Hier finden sie Informationen zu und Anleitungen zu Messwerkzeugen und Messinstrumenten. Unser Schwerpunkt ist die Längenmessechnik. Daneben finden sie auch aktuelle Einhaufstipps.

Unser Tip  Weihnachten:

Verschenken Sie ein Set mit Messwerkzeugen. Einen Schieblehre und ein Mikrometer braucht jeder Handwerker oder Hobbybastler. Für unter 20 Euro können sie ein rechte Freude machen:

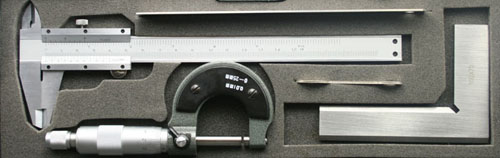

Angebio satz: Schieblehre, Mikrometer, Winkel

zum Angebot: Messset 4 teilig
